    详细说明
    用承载扁钢的断面形状

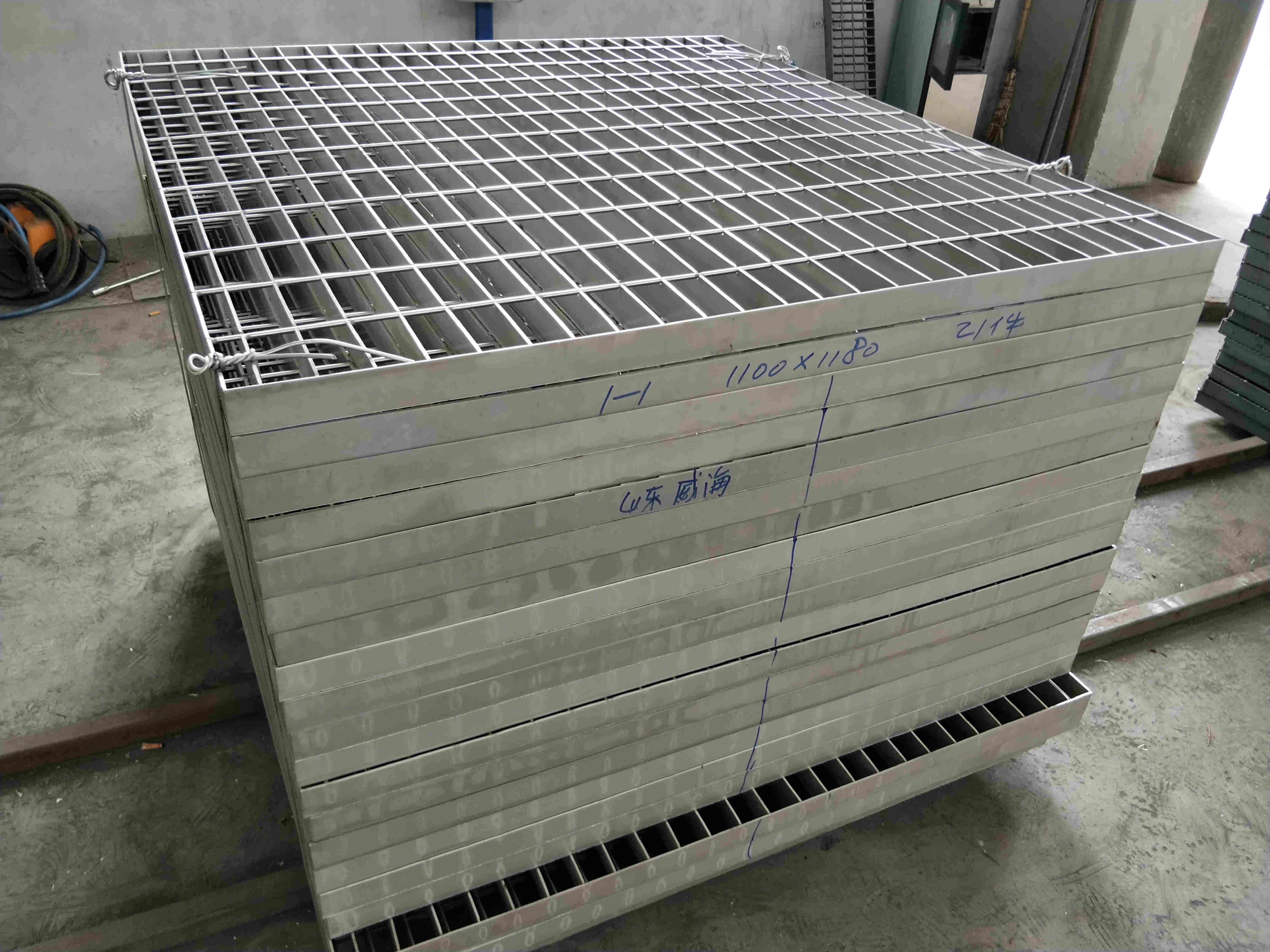

    新型经济断面钢格板
                新型断面扁钢”称为“IX型断面扁钢”,IX型断面扁钢的横截面上下两端为两个厚度较厚的矩形,截面中间为厚度较薄的矩形,在两者之间由两个过渡的等腰梯形相连接,这两个等腰梯形边的斜度≥1:2。(见图2)这种新型断面形状既兼容了I型断面扁钢和矩形断面扁钢的优点,又克服了二者的不足;既改善了扁钢腰部的高厚比h/t,又使扁钢两端增加了两个梯形过渡区,使嵌入式压焊接触不到薄的腰部区,提高了抗侧失稳定性。
                等高原则用IX型断面扁钢代替矩形断面扁钢之后,其几何、力学参数对比情况如表1所列。


                从表1和表2的参数对比情况可以看出,IX 型断面扁钢具有以下特征:
              (1)IX型断面扁钢与平面矩形扁钢完全可以互替使用。钢格板的安全承载能力与Ⅳ,成正比,钢格板抵抗弹性变形的能力与Jx成正比,而与截面的几何形状无关。它的惯性矩,Jx和抗弯截面系数wx的值也一定相当。在实际应用时只要IX型断面扁钢与矩形断面扁钢的公称尺寸相同,在工程设计中就完全可以按同一设计原则互替使用,不必进行新的安全校核计算。因此,使用IX型断面扁钢可以代替国家行业标准YB/T4001.1—2007中所有规格的矩形断面扁钢。
                新型经济断面钢格板系列的设计,完全符合YB/T4001.1—2007标准规定,IX型断面扁钢覆盖了平面扁钢和I型断面扁钢的所有产品规格并有所扩展。新型经济断面钢格板可作为钢格板更新换代产品,既能为生产企业增加产量、提高经济效益,又可为建设单位减轻重量,降低消耗
                (2)使用IX型断面扁钢代替矩形断面扁钢可以节约18%的钢材重量。IX型断面扁钢与矩形断面扁钢在高度、惯性矩、抗弯截面系数完全相同的条件下,用前者代替后者,可以在保证产品质量的条件下,单重减少18%左右,也就是说能让钢格板生产厂多出18%焊接钢格板的产量,从而增加了生产的经济效益,降低了工程造价。
                (3)扩展了异型断面扁钢的使用范围。I型断面扁钢的抗弯截面系数Wx=0.202~0.203FH。IX型断面扁钢的抗弯截面系Wx=0.202—一0.203FH,二者相等。由于后者增加了两个过渡梯形的面积,使中间矩形的高度减小,这就缩小了IX型断面扁钢的高厚比h/t,提高了扁钢的抗侧失稳性能和适应嵌入式焊接的能力,扩展了IX断面扁钢的使用范围。
              (4)适应了国际市场。近年来,国际贸易对压焊钢格板用钢提出了使用异型断面扁钢制作钢格板的新要求,从而用IX断面扁钢代替所有的矩形断面扁钢的举措适应了国际上的新趋势。


    结束语
              新型经济断面钢格板系列的设计,完全符合YB/T4001.1—2007标准规定,IX型断面扁钢覆盖了平面扁钢和I型断面扁钢的所有产品规格并有所扩展。新型经济断面钢格板可作为钢格板更新换代产品,既能为生产企业增加产量、提高经济效益,又可为建设单位减轻重量,降低消耗。
